教学电梯设备模型

BCZDFT-A 人行自动教学扶梯实训设备

发布时间:2020/04/27点击量:

人行自动教学扶梯实训设备

BCZDFT-A 人行自动教学扶梯实训设备

一、教学扶梯实训装置描述:
     教学扶梯实训装置为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位的PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实训实习。实训装置人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行电梯技能培训考核的理想教学设备
二、教学扶梯实训装置的基本配置:
1、交流供电电源:提供三相五线交流电源(AC380V),带有过流漏电保护措施。
2、人身安全保护体系统:实训台上装有电流型漏电保护装置,控制屏内线路或强电输出回路若有漏电现象,立即切断电源,确保实训人员和设备安全。
3、实训台:面板上安装有电压和电流监控表,可以实时直观地观察电梯的工作状态,电梯形态逼真;完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图,方便分析设备工作原理及线路故障分析和排除。
4、故障设置:面板根据不同配置设有20-28不等的故障开关,29-32为备用的开关,方便教学过程中随机设置电梯安全线路故障,充分适应教学内容变化的需要。
5、实训桌:实训桌由工业标准铝型材搭建,型材表面通过电氧化处理,美观大方、经久耐用。桌面采用高密度板材,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。
三、教学扶梯实训装置技术指标:
1.输入电源:三相四线(或三相五线)AC380V±10%50Hz
2.整机容量:<8kVA
3.提升高度:2000mm
4.控制方式:PLC+变频自起动控制。
5.监控系统:电压、电流工况实时监控。
6.故障模块:具有32位常见故障模拟设置功能。
7.安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
8.外形尺寸:7500mm(长)×3000mm(宽)×3600mm(高)
9.实训桌尺寸:1680×710×1050mm
10.辅助梯尺寸:1400×600×2180mm
11.设备结构:实训电梯为钢结构,实训台为铁质双层亚光密纹喷塑结构,坚固耐用。
四、教学扶梯实训装置实训项目及主要内容:
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成,低压电器的结构及原理。
2、通过分析电气原理图,学生借助原理图分析,掌握电梯的安全保护和工作形态;并通过分析测量,找出故障点所在位置,深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力,实际提高技能操作水平。
4、通过对电梯故障的分析、排除,完成电梯常见故障的认知和理解。
5、通过对三菱PLC主机的编程,了解PLC程序的编程原则和方法。
五、自动扶梯教学实训装置的结构特点:
1.结构特点
自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。
具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,
如车站、码头、商场等处,得以广泛应用。本扶梯具备运输能力,各传动零件均采用金属件精制而成。

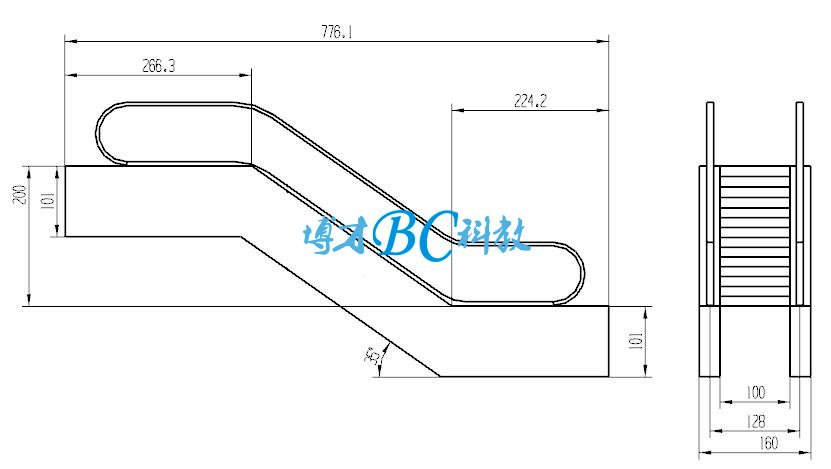

2.扶梯尺寸:
六、教学扶梯实训装置主要实训项目:
1、扶梯扶手带安装与调整实训装置
2、扶梯梯级安装与调整实训装置
3、扶梯曳引机系统安装与调整实训装置
4、扶梯驱动机构安装与调整实训装置
5、扶梯机械防逆转系统、电气防逆转系统安装与调试实训装置
6、扶梯润滑系统组装与实训实训装置
7、扶梯安全保护系统组装与动作实训实训装置。
七、自动扶梯教学实训装置技术规格表:
序号
内容
非标
1
总体说明

1.1
电梯编号:L1-L2

1.2
建筑物类型:校内实训室

1.3
扶手支架类型:苗条型

1.4
扶手支架高度:900mm

1.5
适用标准:GB16899-1997

2
主要技术参数:

2.1
安装方式:室内

2.2
布置方式:单台

2.3
提升高度:2000/1500mm(可根据客户要求定制)

2.4
倾角:35º

2.5
梯级宽度:600/800/1000mm(可根据客户要求定制)

2.6
水平梯级:2K

2.7
速度:0.5m/s

2.8
供电方式:三相五线制

2.9
电机电压:380V

2.10
照明电压:36V

2.11
频率:50HZ

2.12
减速机:蜗轮蜗杆

2.13
控制屏安装:桁架内

2.14
起动:星、三角

2.15
起动方式:钥匙

3
型材

3.1
扶手支架型材:发纹不锈钢

3.2
护壁板:透明钢化玻璃

3.3
内盖板:发纹不锈钢

3.4
外盖板:发纹不锈钢

3.5
围裙板:发纹不锈钢

3.6
梯级:不锈钢

3.7
梯级颜色:黑色(带黄边框)

3.8
扶手带:黑色

3.9
前沿板及盖板:发纹不锈钢

3.10
梳齿:合成树脂

4
故障显示(中文)

5
变频节能功能

八、自动扶梯教学实训装置主要部件配置表:
序号
材料名称
产地
1
发纹不锈钢内外盖板材料
日本
3
电动机
宝达中马合资
5
蜗轮蜗杆
阿尔法
7
过载保护西门子继电器
中德合资
9
梯级链主轮和梯级付轮轮缘
德国拜耳
11
梯级下沉保护
阿尔法
13
驱动链涨紧及断裂保护
阿尔法
15
控制接点
中德合资
17
控制屏施耐德继电器
中法合资
19
扶手带
豫联中美合资
21
梯级链(节距133.33毫米)
阿尔法
23
变频器
阿尔法
九、自动扶梯教学实训装置主要功能:
序号
功能名称
功能说明
1
双向运行
操作上下进出口处钥匙开关,可实现上行或下行
2
紧急停止
按上下进出口处急停按钮,可使扶梯停止运行
3
检修运行
操作检修盒,可进行检修点动运行
4
梯级安全照明
扶梯上下部的梯级下方装有照明灯提醒乘客注意安全
5
扶手带入口安全装置
扶手带入口处有异物则设备停止运行
6
梯级安全运行装置
梯级发生断裂下陷时设备停止运行
7
梳齿板安全装置
梯级与梳齿板之间夹入异物则设备停止运行
8
扶手带安全装置
发生扶手带断裂则设备停止运行
9
梯级链安全装置
梯级链断裂或超过延伸长度则设备停止运行
10
围裙板安全装置
梯级与围裙板之间夹入异物则设备停止运行
11
超欠速安全装置
当设备运行速度大于额定速度的20%或下于额定速度的80%时,设备停止运行
12
超载安全装置
运行电流大于额定电流15%则设备停止运行
13
松闸安全装置
制动装置没有安全打开或失灵则设备停止运行
14
静电保护
消除梯级运行(踏板)在运行中产生的静电
15
驱动链断链保护
当驱动链断裂或过长时设备停止运行
16
非操作逆转保护
设备和扶手带的运行方向与指定方向相反时设备停止运行
17
断、错相保护
动力电源缺相或错相时设备停止运行
18
短路保护
电源回路短路时设备停止运行
19
故障显示(中文)
设备运行发生故障时,自动显示故障发生部位
20
变频驱动
使设备启动平稳,无乘客时慢速或停止,可节能40%,减少蜂值电流70%
