全车电器实训设备

汽车电器考核实训平台

发布时间:2020/02/04点击量:

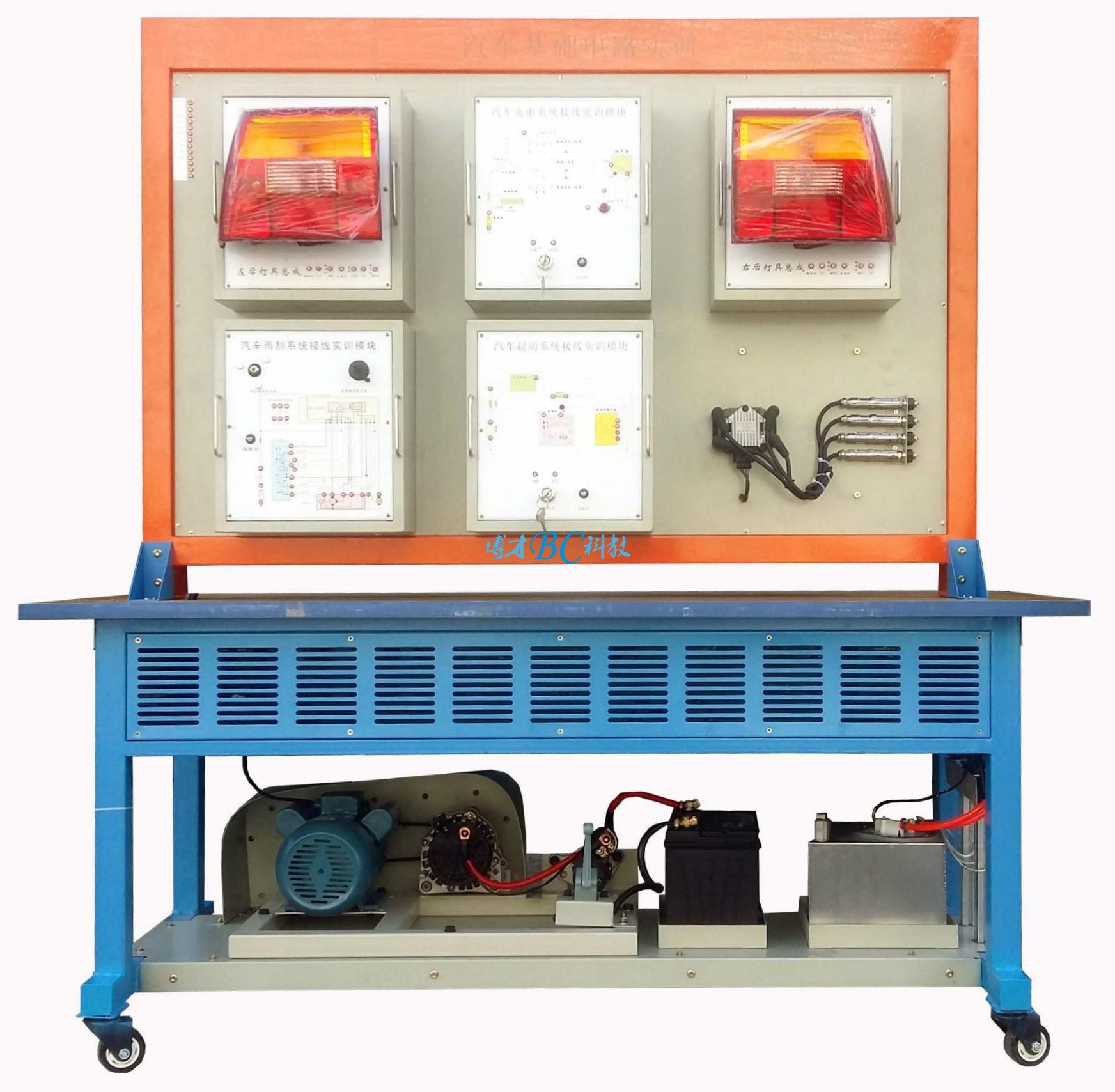

汽车电器考核实训平台

汽车电器考核实训平台(模块化双面挂件)

型号:大众STN2000
规格:BCQC-KH-13
品牌:上海博才

一.产品简介
    本产品选装搭配汽车各类型单元模块板,展示汽车各类型单元模块系统的结构与原理;设置有直流与交流电流系统,各单元模块板可灵活拆卸与安装,适用各类型单元模块板实训与考核。
二.结构组成
   1、模块化双面原车电器制作的挂件,钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。
   2、原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
   3、主要包含汽车电器八大系统:
        1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块;6-信号仪表系统电器模块;7-充电模块;8-起动模块。
三.功能特点
1.设备实现各类型单元模块搭接,展示汽车各类型单元模块的组成结构及原理。
2.各单元模块板可灵活拆卸与安装,可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形,框架与模块板可分离,采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图,学生可对照电路原理图进行各个模块的线路连接实训,以锻炼学生实际动手和分析电路的能力;
5.独立模块化:根据实训内容需要,灵活调换各种实训模块,实现快速方便,一台多用的效果;
6.每个模块的线路难易程度不同,教师可根据模块线路的难易程度对学生进行不同等级的实训考核;
7.系统元器件插接好线后,真实可运行的汽车电器各系统,充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关,可真实演示汽车电器各系统的工作过程。
四.外形与颜色
设备外形:1740×650×1600mm(长×宽×高)
设备颜色:红/蓝/白
五.制造工艺
1.实训模块板
选配装各类型单元模块板,可灵活拆卸与安装。
2.设备面板柜
2.1钢性结构焊接
2.2冷板:1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢木性结构焊接
3.2内置方管:50*50*2.0mm
3.3表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮:100mm×50mm(直径×宽度)
4.5脚轮支撑:0.5T
六.技术指标
1.工作电源:直流12V;直流5V;
2.工作温度:-40℃~+50℃
3.交流电源:220V
七.模块板清单
序号
模块板
型号
数量
1
充电系统接线模块 真实材料/安装接线端子的彩色原理面板
1
2
灯光系统接线模块(尾灯左)
1
3
灯光系统接线模块(尾灯右)
1
4
点火与喷射系统接线模块
1
5
起动系统接线模块
1
6
汽车车窗系统接线模块
1
7
汽车灯光系统接线模块(大灯左)
1
8
汽车灯光系统接线模块(大灯右)
1
9
汽车灯光系统接线模块(开关)
1
10
汽车后视镜系统接线模块
1
11
汽车音响系统接线模块
1
12
汽车中控锁系统接线模块
1
13
仪表系统接线模块
1
14
雨刮系统接线模块
1
